Proth PSGP-1030CNC

Description

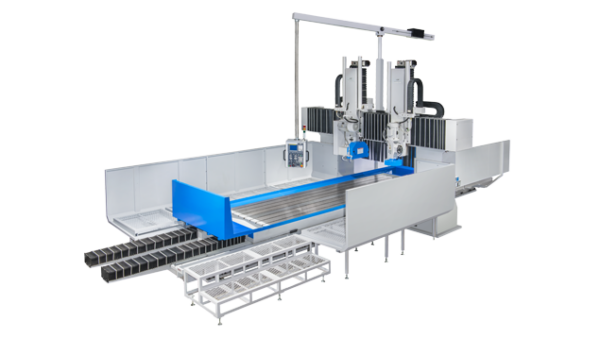

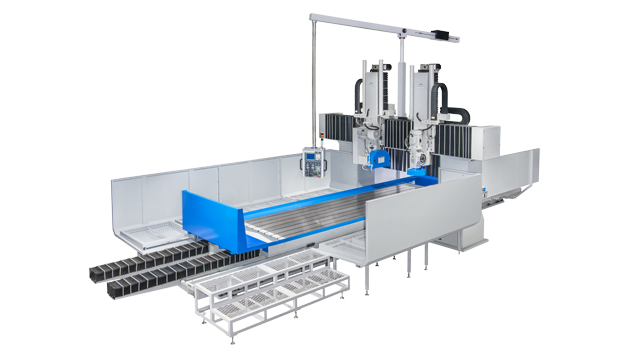

Proth PSGP-1030CNC

PSGP 2-Koloms Vlakslijpmachine CNC Type
Links en rechts dia’s : dubbele V-glijbaan
Voor en achter dia’s : vierkante rail + zwaluwstaart
Links en rechts feed : hydraulische aandrijving
heen en weer feed : FANUC-controller
Voer op en neer : FANUC-controller
De dynamische vlakheid van het werkoppervlak is 0,02 mm/m in de voor- en achterrichting.
De dynamische vlakheid van het werkoppervlak is 0,02 mm/m in de linker- en rechterrichting.
De linker en rechter geleiderails van de werktafel zijn volledig afgewerkt door handmatig schrapen om een perfecte aansluiting te verkrijgen en de hoogste precisie te garanderen.
De lengte van de linker en rechter geleiderails van de werktafel is veel langer dan de lengte van de tafel en gelijk aan de lengte van de werktafel, zodat de werktafel niet verdraaid en vervormd wordt tijdens snelle bewegingen en nauwkeurigheid verliezen.

Specificaties Proth PSGP-1030CNC

Max. slijpbereik : 1200 x 3150 mm
Afstand van slijpschijf tot tafel : 0-750 mm
Afstand van werktafel tot spilcentrum : ongeveer 1100mm
Max. hoogte van werkoppervlak tot slijpschijf : 845 mm
Slijpoppervlak tafel : 1000 x 3000 mm
Hydraulische Table Speed (60Hz) : 2-25 m / min
Ruimte tussen de kolommen : 1200 mm
Dwarsverplaatsing voeding : 0,1 – 35 mm
Dwarsverplaatsing snelheid : 3000 mm/min
Dwarsverplaatsing handvoeding per omwenteling : 5 mm
Dwarsverplaatsing per divisie : 0,02 mm
Snelheid verticale downfeed : 220 mm / min
Slijpschijf : 510 x 100 x 203 mm
Spilsnelheid : 1150 Rpm
Spilmotor horizontaal : 11 kW – 15 HP (Optioneel 15 kW – 20 HP of 18,5 kW – 25 HP)
Spilmotor verticaal : 7,5 kW – 10 HP
Hydraulische motor : 7,5 kW – 10 HP
Netto gewicht : 22.000 kg
Bruto gewicht : 26.500 kg
Machine grootte (l x b x h) : 8400 x 4600 x 3900 mm

CNC specificaties;
