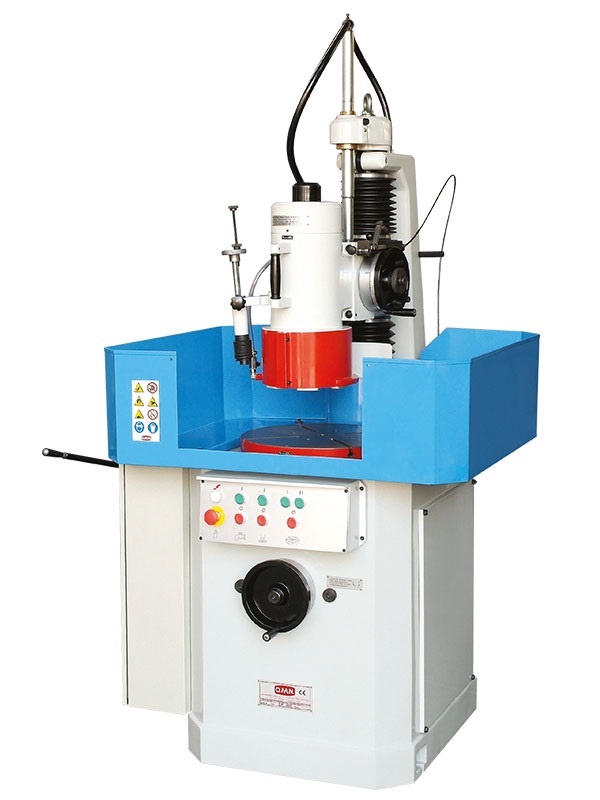

O.M.N. TR 450

Geautom. draaitafelslijpmachine

  • Max. slijpbereik Ø 460 mm
  • Slijpoppervlak tafel Ø 450 mm
  • Spindel center hoogte 300 mm

Beschrijving

De TR 450 slijpmachine kan in elk opzicht als een zeer complete machine worden beschouwd, aangezien hij standaard wordt geleverd met alle apparaten voor het slijpen van zeer fijne en precieze oppervlakken. De compensatie van de speling van de wielkop, de precisielagers, de aandrijfschroef, de vergrendelingssleutel en de andere aandrijfelementen zorgen voor een perfect slijpaspect. Tevens is er de mogelijkheid om de machine op de as uit te lijnen door middel van stelschroeven op de kolomsteun. De ijlgang van de wielkop wordt uitgevoerd door middel van het gegradueerde handwiel (1 mm per omwenteling) en biedt zo de mogelijkheid om de verspaning te programmeren. Door middel van een draaiknop kan handmatig een fijne invoer worden ingevoerd in 0,01 – 0,02 – 0,03 mm per puls en met automatische invoer gesynchroniseerd met de tafelomwentelingen en stopt wanneer het nulpunt is bereikt. De tafelbeweging wordt uitgevoerd door middel van een motor met twee snelheden en een reductietandwielkast zonder speling tussen de wormschroef en het kroonwiel om de geschikte snelheid te verkrijgen in overeenstemming met de hardheid van het te slijpen materiaal.

Alle machines van O.M.N. hebben de volgende gemeenschappelijke kenmerken:

  • Zwaar gietijzeren machinebedframe.
  • Sterke 3-fase motor met extra koeling.
  • Geharde assen die geslepen en dynamisch gebalanceerd zijn.
  • Semi automatische steenafritser.
  • Complete koelinstallatie.
  • Dubbele bronzen moeren voor spelingvrije verticale verstelling.
  • de ijlgang van de wielkop wordt uitgevoerd door middel van het handwiel.
  • Fijnvoeding van 0,01 – 0,02 of 0,04 per keer.

Standaard uitvoering van de TR 450:

  • Segmentsteenhouder met segmenten.
  • Hard verchroomde kolom.
  • Automatische invoer van wielkopmotoren.
  • Tafel snelheidsvariator.
  • Handleiding.
  • Set sleutels.

Extra toebehoren voor de TR 450 (meerprijs)

  • Wielflens en wiel.
  • Balanceereenheid voor slijpschijf of segmenthouder.
  • Permanent magnetische klauwplaat.
  • Afritsdiamant.

Technische specificatie van de TR 450:

  • Maximaal slijpoppervlak is Ø 460 mm
  • Basisoppervlak is Ø 450 mm
  • Afstand tussen wiel en basis is 300mm
  • Kolom van Ø 115 mm
  • Snelle voeding per handwielomwenteling is 1mm
  • Wielmotor rotatie 2800 rpm
  • Wielmotor 3,6kW – 5,5 HP
  • Electrische pomp 0,06 kW
  • Kom wiel optioneel – 230 x 80 x 127 mm
  • Segmenthouder inclusief  – Ø 230 mm
  • Segmenten inclusief – 60 x 55 x 22 x 110 mm
  • Afmeting machine 1120 x 1200 mm
  • Hoogte machine 2150 / 2070 mm
  • Gewicht machine 750 kg
