Description

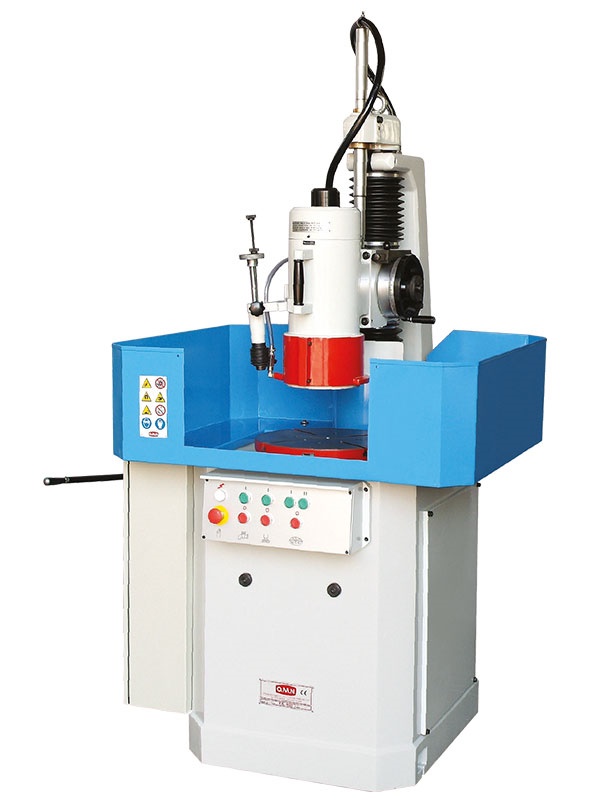

De TR 400 slijpmachine is geschikt voor zowel het slijpen van seriedelen als die-shop componenten. De draaitafel wordt aangedreven door een tweetraps motor, zodat hij 8 of 16 vaste omwentelingen per minuut kan draaien. Door deze langzame werking van de tafel wordt een buitengewone slijpkwaliteit en een zeer glad oppervlak verkregen. De tafel loopt op kegelrollagers. Deze lagers zijn verstelbaar en laten aanzienlijke belastingen toe zonder enige vervorming op de tafel. De wielkop loopt op de kolom en wordt geleid door een lange sleutel om zo het systeem perfect af te stellen. De kolom loopt op vier zeer precieze lagers en is sterker gemaakt door een steun om elke belasting te kunnen dragen. De kolom is aan de achterzijde van de machinebasis gemonteerd en biedt tevens de mogelijkheid om de speling op de wielkop te compenseren. De compensatie van de speling van de wielkop, de aandrijfschroef en de andere aandrijfelementen zorgen voor een perfect slijpaspect. De verplaatsing van de wielkop wordt uitgevoerd door middel van het handwiel (2 mm per omwenteling) en biedt zo de mogelijkheid tot fijne invoer.
Alle machines van O.M.N. hebben de volgende gemeenschappelijke kenmerken:
- Zwaar gietijzeren machinebedframe.
- Sterke 3-fase motor met extra koeling.
- Geharde assen die geslepen en dynamisch gebalanceerd zijn.
- Semi automatische steenafritser.
- Complete koelinstallatie.
- Dubbele bronzen moeren voor spelingvrije verticale verstelling.
- de ijlgang van de wielkop wordt uitgevoerd door middel van het handwiel.
- Fijnvoeding van 0,01 – 0,02 of 0,04 per keer.
Standaard uitvoering van de TR 400:
- Wielflens en komschijf.
- Handleiding.
- Set sleutels.
Extra toebehoren voor de TR 400 (meerprijs)
- Segmentsteenhouder met segmenten.
- Balanceereenheid voor slijpschijf of segmenthouder.
- Permanent magnetische klauwplaat.
- Afritsdiamant.
- Frequentieomvormer voor het aanpassen van de tafelsnelheid.
Technische specificatie van de TR 400:
- Maximaal slijpoppervlak is Ø 400 mm
- Basisoppervlak is Ø 400 mm
- Afstand tussen wiel en basis is 300mm
- Kolom van Ø 115 mm
- Snelle voeding per handwielomwenteling is 2mm
- Wielmotor rotatie 2800 rpm
- Wielmotor 3kW – 4 HP
- Electrische pomp 0,06 kW
- Kom wiel inclusief – 200 x 78 x 78 mm
- Segmenthouder optioneel – Ø 200 mm
- Segmenten optioneel – 60 x 55 x 22 x 110 mm
- Afmeting machine 1120 x 1200 mm
- Hoogte machine 2150 / 2070 mm
- Gewicht machine 720 kg
